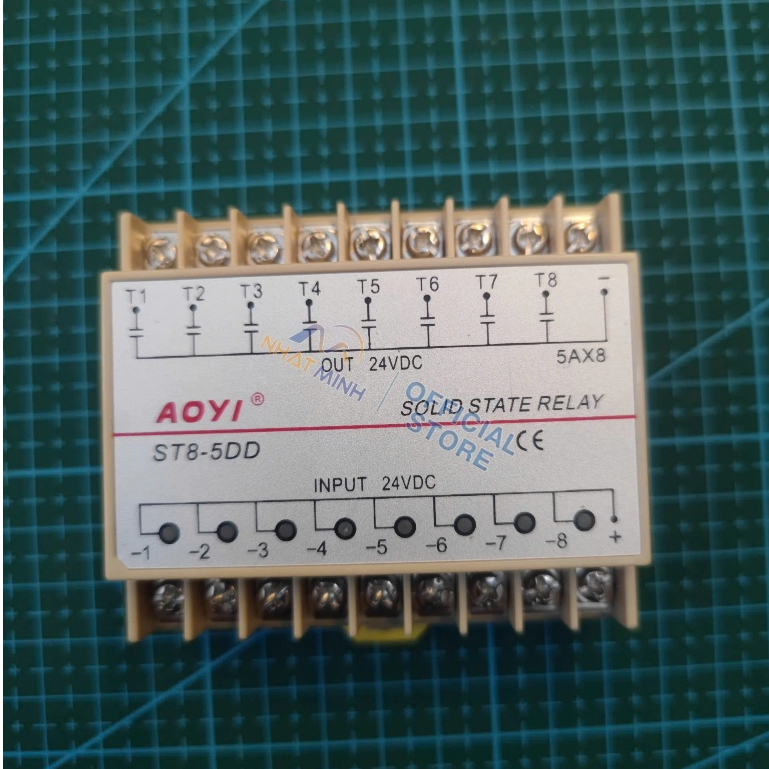

Rơ Le Trạng Thái Rắn AOYI ST5-5DD, ST8-5DD Rơ Le Bán Dẫn Input 24V Dc 5A
Số lượng
Mô tả chi tiết
Rơ le bán dẫn mã ST5-5DD ; ST8-DD
Nơi xuất xứ:
Zhejiang,
Nhãn hiệu:
AOYI
Mã hàng:
ST5-5DD
Cách sử dụng:
Đa Dụng
Kích thước
65.0L*51.0W*30.0H
Dùng cho tải:
Công suất thấp
Dòng điện định mức:
5A x 5
Điện áp đầu ra:
24VDC
Dòng điện điều khiển:
<2mA
Load Current
ST8-5DD
5AX8
Load Voltage
24VDC
Control Voltage
24VDC
Control Current
≤2mA
On Voltage
≤1.5V
On leakage Current
≤4mA
On-off time
≤10mS
Dielectric Strength
2000VAC
Insulation Resistance
500MΩ/500VDC
Ambient Temperature
-20~+70℃
Mounting Method
Bolt Fixing
Working Station Indicator
LED
Weight
80g
1. Đầu vào và đầu ra cách Ly Điện Quang hoặc cách ly biến áp;
2. Đầu vào liên tục kiểm soát hiện tại và dẫn hiển thị, tín hiệu điều khiển và TTL & CMOS logic là tương thích;
3. sillion điều khiển hai chiều hoặc đầu ra song song có thể điều khiển một chiều,Zero điện hiện tại mở Zero điện hiện tại tắt máy;
3. Điện trạng thái rắn sử dụng đầu ra song song chip SCR và làm việc ổn định;
4. buit trong mạch hấp thụ điện trở, điện áp vùng chết và nhiễu sóng hài nhỏ;
5. cao hơn Điện áp cách ly an toàn 2.5kv giữa đầu ra đầu vào và tường sổ cái;
6. Khối lượng nhỏ, công suất đầu vào nhỏ, không tiếp xúc, không lấp lánh, không ồn ào, không mài mòn máy móc, chống rung và tuổi thọ cao
Din Rail gắn SSR DC DC ST5-5DD
Hoạt động thông báo:
1. Tải điện trở không thể vượt quá 60% Dòng định mức.
2. tải cảm ứng hoặc điện dung không thể vượt quá 40% Dòng định mức.
3. tải máy điện không thể vượt quá 20% Dòng định mức.
4. Thích hợp tản nhiệt thích hợp với yêu cầu làm việc của relay trạng thái rắn nên được trang bị, Phụ Cấp nên được mở rộng khi điều kiện bức xạ tải không phải là tốt như vậy. Tải ngắn mạch không được phép.
5. Bảo vệ quá dòng: quá dòng và ngắn mạch là những lý do chính gây hư hỏng vĩnh viễn cho silicon có thể điều khiển đầu ra trong SSR, và sử dụng cầu chì nhanh và công tắc không khí là một trong những phương pháp để bảo vệ quá dòng, cầu chì cũng có sẵn cho công suất nhỏ.
6. Bảo vệ quá điện áp: Nó có thể áp dụng Điện trở phụ thuộc Điện áp song song (MOV), khu vực MOV quyết định công suất hấp thụ, trong khi Độ dày của nó quyết định giá trị điện áp bảo vệ, nói chung, điện trở phụ thuộc Điện áp 471/10D cho SSR sê-ri 220V, điện trở phụ thuộc Điện áp 681/10D cho SSR sê-ri 380V, điện trở phụ thuộc Điện áp 821/10D cho sê-ri SSR 480V.
